Uma das melhores vedações existentes no mercado atualmente, as juntas espiraladas oferecem uma solução a baixo custo e que tem a habilidade de suportar flutuações de temperatura e pressão, sendo de utilização nas indústrias em geral, devido a sua versatilidade de aplicação. Metal enrolado em espiral com enchimento em material vedante cria uma barreira que reduz a possibilidade de vazamento.

São principalmente indicadas para flanges com ressalto, liso ou sobreposto.

São compostas por uma combinação alternada de tiras de metal com um enchimento macio para formar uma vedação bastante efetiva quando comprimidas entre dois flanges.

Os materiais do espiral metálico e do enchimento podem ser selecionados para atender diferentes requerimentos de compatibilidade química.

Esta junta pode ainda incluir um anel de centralização, um anel interno ou ambos. O anel externo de centralização centraliza a junta dentro do flange e age como um limitador de compressão, enquanto o anel interno fornece resistência radial adicional. O anel interno reduz ainda erosão do flange e protege o elemento de vedação.



Vantagens:


  • Durável; de fácil instalação e remoção.

  • Pressões de vedação para classe de flanges conforme ASME B16.5.

  • Adequado para temperaturas desde criogênicas até 1093 °C.

  • Anéis guia simplifica a centralização do elemento de vedação na face do flange.

  • Soluções sob medida acomodam uma variedade de condições por uma combinação de metais e enchimentos.


Temperatura limite para metais comuns:

Materiais – Tira Metálica

Temperatura Mínima, C

Temperatura Máxima,  C

304

-195

760

316L

-100

760

321

-195

815

347

-195

925

Aço Carbono

-40

538

Inconel®

-100

1095

Monel®

-130

815

Níquel

-195

760



Temperatura limite para enchimentos comuns:

Materiais – Enchimento

Temperatura Mínima, C

Temperatura Máxima,  C

Cerâmica

-212

1090

Grafite flexível

-212

510

PTFE

-240

260

Mica

-212

288

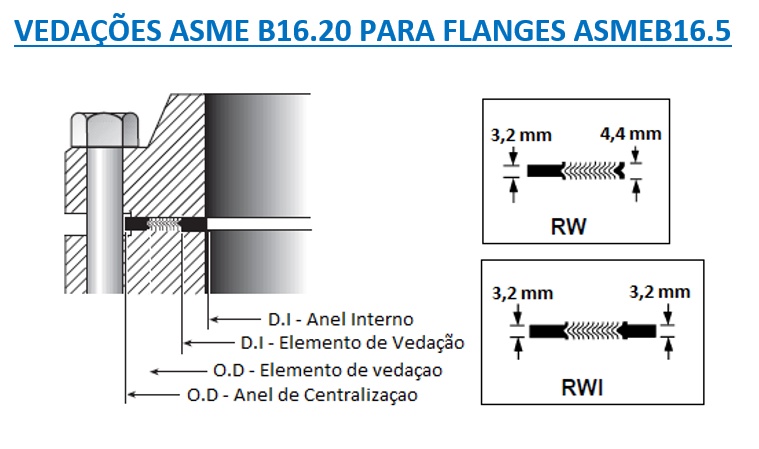

- Vedação para aplicações gerais, adequada para flanges de face plana e face com ressalto para classes de até 2500.

 - O anel de centralização coloca precisamente a vedação na face do flange, fornece resistência radial adicional, e age como um limitador de compressão.

- Enrolamento em espiral (elemento de vedação) consiste de metal pré-formado e material de enchimento.




- Adequada para faces planas e com ressalto (FF e RF) até classe de pressão 2500.

 - Recomendável para aplicações em altas pressões, para uso com enchimento com PTFE, e quando especificado pela ASME B16.20.

- Anel interno age como um limitador de compressão e protege os elementos vedantes do ataque do meio.




- Adequado para macho duplo e canal, macho e fêmea, e fêmea e face plana.

- Enrolamento e espiral apenas, contendo metal pré-formado e material de enchimento.

- Diâmetros  interno e externo do espiral são reforçado com várias lâminas de metal sem enchimento para dar maior estabilidade.




CLASSE 150

DIÂMETRO NOMINAL

ANEL INTERNO

ELEMENTO DE VEDAÇAO

ANEL EXTERNO

DIÂMETRO INTERNO

DIÂMETRO INTERNO

DIÂMETRO EXTERNO

DIÂMETRO EXTERNO

1/4"

-

12,70

22,35

44,45

1/2”

14,22

19,05

31,75

47,75

3/4"

20,57

25,40

39,62

57,15

1”

26,92

31,75

47,75

66,80

1.1/4”

38,10

47,75

60,45

76,20

1.1/2”

44,45

54,10

69,85

85,85

2”

55,63

69,85

85,85

104,90

2.1/2”

66,55

82,55

98,55

123,95

3”

81,03

101,60

120,65

136,65

3.1/2"

-

114,30

133,35

162,05

4”

106,43

127,00

149,35

174,75

4.1/2”

-

139,70

165,10

177,80

5”

131,83

155,70

177,80

196,85

6”

157,23

182,63

209,55

222,25

8”

215,90

233,43

263,65

279,40

10”

268,22

287,27

317,50

339,85

12”

317,50

339,85

374,65

409,70

14”

349,25

371,60

406,40

450,85

16”

400,05

422,40

463,55

514,35

18”

449,33

474,73

527,05

549,40

20”

500,13

525,53

577,85

606,55

24”

603,25

628,65

685,80

717,55


CLASSE 300

DIÂMETRO NOMINAL

ANEL INTERNO

ELEMENTO DE VEDAÇAO

ANEL EXTERNO

DIÂMETRO INTERNO

DIÂMETRO INTERNO

DIÂMETRO EXTERNO

DIÂMETRO EXTERNO

1/4"

-

12,70

22,35

44,45

1/2”

14,22

19,05

31,75

54,10

3/4"

20,57

25,40

39,62

66,80

1”

26,92

31,75

47,75

73,15

1.1/4”

38,10

47,75

60,45

82,55

1.1/2”

44,45

54,10

69,85

95,25

2”

55,63

69,85

85,85

111,25

2.1/2”

66,55

82,55

98,55

130,30

3”

81,03

101,60

120,65

149,35

3.1/2"

-

114,30

133,35

165,10

4”

106,43

127,00

149,35

181,10

4.1/2”

-

139,70

165,10

196,85

5”

131,83

155,70

177,80

215,90

6”

157,23

182,63

209,55

250,95

8”

215,90

233,43

263,65

308,10

10”

268,22

287,27

317,50

361,95

12”

317,50

339,85

374,65

422,40

14”

349,25

371,60

406,40

485,90

16”

400,05

422,40

463,55

539,75

18”

449,33

474,73

527,05

596,90

20”

500,13

525,53

577,85

654,05

24”

603,25

628,65

685,80

774,70
